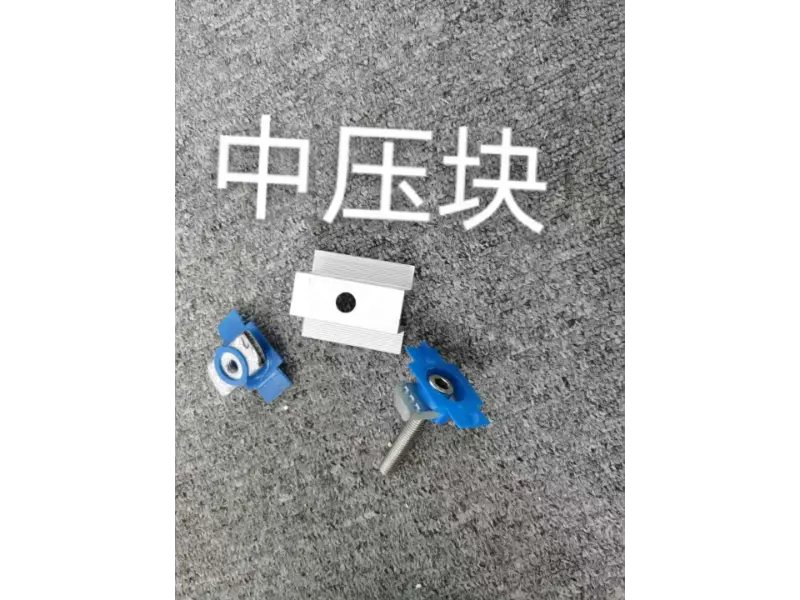

Clamp Idirmheánach Cóimhiotal Alúmanam

Is comhpháirt speisialaithe é an clamp idirmheánach cóimhiotal alúmanaim (lár-clamp fótavoltach) atá deartha chun modúil fótavoltach (PV) a dhaingniú. Suite idir dhá phainéal PV in aice láimhe, glasann sé na modúil ar na ráillí gléasta, cuireann sé srian ar dhíláithriú cothrománach, agus feabhsaíonn sé friotaíocht gaoithe agus seismeach an eagar iomlán. Tagann sé le 304 dúntóirí cruach dhosmálta agus eochaircheap rubair frith-duillín EPDM roghnach chun frámaí an mhodúil a chosaint ó dhamáiste. Cuimsíonn an dearadh bealaí draenála agus sreafa aeir chun carnadh deannaigh, uisce agus sneachta a íoslaghdú. Úsáidtear na teanntáin seo go forleathan i suiteálacha díon tráchtála agus tionsclaíocha, i gcórais PV cónaithe, agus i ngléasraí cumhachta gréine ar scála fóntais. Is féidir toisí a shaincheapadh bunaithe ar thiús modúl agus riachtanais ualaigh tionscadail ar leith.

Feidhmeanna Croí

1. Clampáil agus Daingniú Idirmheánach:

Suiteáilte idir dhá mhodúl PV in aice láimhe, glasann an clamp idirmheánach cóimhiotal alúmanaim na modúil go daingean ar na ráillí gléasta. Cuireann sé srian le díláithriú cothrománach agus ingearach araon, ag cinntiú go bhfanann na modúil ailínithe go néata agus faoi réir fórsaí cobhsaí, aonfhoirmeach; feidhmíonn sé mar phríomh-chomhpháirt nasctha chun an t-eagar iomlán a dhaingniú.

2. Friotaíocht Gaoithe agus Seismeach:

Trí clampáil ilphointí a sholáthar, cuireann an gléas teorainn le gluaiseacht modúl agus ascalaithe le linn gaotha arda nó imeachtaí seismeacha. Cuireann sé seo cosc ​​ar na modúil ó na ráillí a aistriú nó ó chreathadh faoi ualaí foircneacha, rud a fheabhsóidh cobhsaíocht iomlán an eagair i ndálaí aimsire crua.

3. Frith-Slip agus Frith-Scaoileadh:

Méadaíonn na serrations frith-duillín inmheánacha, in éineacht le eochaircheap rubair EPDM, frithchuimilt idir an clamp agus fráma an mhodúil. Cuireann sé seo cosc ​​ar na modúil ó shleamhnú nó ó scaoileadh, agus ag an am céanna an strus clampála a mhaolú chun frámaí an mhodúil a chosaint ó bheith brúite nó damáiste.

4. Aistriú Luchtaithe:

Aistríonn an clampán meáchan na modúl go cothrom - mar aon le hualaí gaoithe agus sneachta - chuig na ráillí gléasta, na colúin tacaíochta, agus an struchtúr bunsraithe. Dáileann sé seo strus, rud a chuireann cosc ​​ar ró-ualú logánta a d'fhéadfadh dífhoirmiú struchtúrach nó damáiste do na modúil PV a bheith mar thoradh ar shlí eile.

5. Draenáil agus Sreabhadh Aeir:

Gnéithe struchtúr an clamp cóimhiotal alúmanaim idirmheánacha draenála comhtháite agus bealaí sreafa aeir. Éascaíonn siad seo rith chun srutha éifeachtach uisce báistí agus comhdhlúthúcháin, ag laghdú carnadh deannaigh, uisce agus sneachta ag na pointí clampála, agus ag an am céanna íoslaghdaítear na rioscaí a bhaineann le scáthú agus tógáil ró-ualach ar na modúil.

6. Comhoiriúnacht agus solúbthacht:

Ag luí le thiúis modúl gréine caighdeánach (m.sh., 30mm, 35mm, 40mm) agus inoiriúnaithe do thoisí neamhchaighdeánacha. Deartha chun oibriú le struchtúir fráma éagsúla agus modúil ó mhonaróirí éagsúla, is féidir le córas soláthair aonair freastal ar riachtanais tionscadail éagsúla.

Sonraíochtaí Teicniúla

Mír	Sonraíocht
Bonn Grád Cóimhiotal	Cóimhiotal Alúmanam 6005-T5 / 6063-T5 (roghnach)
Cóireáil Dromchla	Anodizing airgid, tiús scannáin ≥10μm
Tiús Scannán Anodic	≥10μm, saincheaptha tiubhaithe ar fáil do thimpeallachtaí spraeála cósta agus ard-salann
Tiús Modúl Comhoiriúnach	30mm, 35mm, 40mm (inoiriúnaithe)
Fad Caighdeánach	40/50/60/80mm (gearrtha go méid ar iarratas)
Cineál Struchtúr	Struchtúr modúlach lárchlampála le próifíl fiacail frith-duillín ar an taobh istigh
Tacú le Dúntóirí	304 T-boltaí & cnónna déanta as cruach dhosmálta
Accessories Roghnach	gaiscéid frith-duillín rubair EPDM
Friotaíocht Ualach Gaoithe	Suas le 60m/s (athsheiceáil in aghaidh an tionscadail)
Ualach Sneachta	1.4kN/m² (ríomh in aghaidh an tionscadail)
Cásanna Feidhmchláir	Dín tráchtála & tionsclaíochta, PV cónaithe, stáisiúin chumhachta PV lárnacha ar talamh
Caighdeáin is Infheidhme	Deimhnithe GB/T 5237, CE, ISO9001 ar fáil

Seirbhísí Pacáistithe agus Lóistíochta

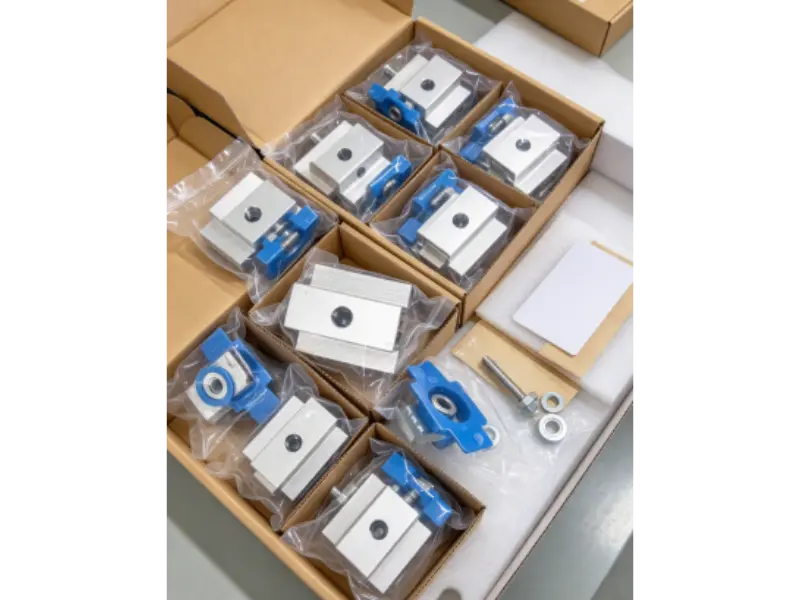

1. Pacáistiú Aonair:

Tá gach clamp idirmheánach cóimhiotal alúmanaim pacáilte ar leithligh chun frithchuimilt nó tionchar a chosc, an dromchla anodized a chosaint agus a chinntiú nach dtarlóidh scratches nó damáiste sciath le linn idirthurais.

2. Lipéadú Glan:

Déantar earraí a shórtáil de réir múnla agus sonraíochta, agus tá lipéid shoiléire agus liostaí pacála san áireamh chun seiceálacha tapa fardail ar an láthair agus stóráil eagraithe a éascú.

3. Fíorú Cainníochta:

Déantar comhaireamh críochnúil ar gach lastas agus fíoraítear samhlacha agus baisceanna lena chinntiú go bhfuil na míreanna iarbhír - i dtéarmaí cainníochta agus sonraíochtaí - ag teacht go foirfe leis an liosta pacála, rud a choscann ganntanas nó easnaimh.

4. Pacáistiú Seachtrach Treisithe:

Déantar earraí a phacáil i gcartáin chaighdeánacha sturdy nó cliathbhoscaí adhmaid, atá feistithe le hábhair mhaolú inmheánacha agus cosantóirí cúinne treisithe chun dífhoirmiú ó thionchair le linn iompair a chosc.

5. Cosaint Taise:

Áirítear triomaigh laistigh den phacáistiú chun timpeallacht thirim a áirithiú ar feadh idirthurais farraige nó talún, chun damáiste a bhaineann le taise don bhratú anodized a chosc agus a chinntiú go bhfuil na comhpháirteanna réidh le suiteáil láithreach ar theacht dóibh.

6. Tacaíocht Loighistic:

I measc na roghanna seachadta solúbtha tá lastais chéimnithe. Le haghaidh orduithe idirnáisiúnta, soláthraímid liostaí pacála cuimsitheacha agus doiciméadú custaim chun imréiteach onnmhairithe réidh a chinntiú; le haghaidh orduithe baile, cuirimid seachadadh díreach-go-suíomh lán-trucailí, ailínithe le sceidil tógála.

Próiseas Suiteáil

1. Mionteagasc Réamhshuiteála:

Soláthraímid pleananna suiteála agus doiciméadúchán teicniúil, a leagann amach príomhphointí suiteála, ceanglais teannta, agus réamhchúraimí riachtanacha, arna thacú ag faisnéisiú teicniúil réamhthógála.

2. Suíomh agus Leagan Amach:

Bunaithe ar na treoirphleananna dearaidh, déantar leagan amach na modúl gréine agus na ráillí gléasta a chinneadh, agus tá na pointí suiteála do na teanntáin lár marcáilte chun spásáil agus ailíniú comhsheasmhach a chinntiú.

3. Socrúchán Modúl:

Tá modúil gréine suite ar na ráillí gléasta; déantar an spásáil agus an leibhéalú idir modúil in aice láimhe a choigeartú chun a chinntiú go n-oireann frámaí an mhodúil go foirfe i sliotáin na lár-clampaí.

4. Suiteáil agus Tightening:

Suiteáil na teanntáin idirmheánacha cóimhiotal alúmanaim agus déan na boltaí T níos doichte go dtí an chasmhóimint shonraithe. Cinntigh go bhfuil an fórsa géaraithe dea-rialaithe - seachain fórsa iomarcach a d'fhéadfadh damáiste a dhéanamh do na frámaí modúl, agus cinntigh nach bhfuil siad ró-scaoilte, rud a d'fhéadfadh éagobhsaíocht a bheith mar thoradh air.

5. Cigireacht Frith-duillín:

Deimhnigh go bhfuil na pillíní rubair EPDM agus na serrations frith-duillín suite i gceart. Déan iniúchadh ar gach pointe clampála chun a chinntiú go bhfuil na modúil slán agus nach sleamhnóidh nó nach scaoilfidh siad.

6. Cigireacht Deiridh agus Glacadh:

Seiceáil an t-eagar iomlán chun a chinntiú go bhfuil na comhpháirteanna uile teannta agus cothromaithe i gceart. Fíoraigh na bearnaí idir modúil agus a n-ailíniú foriomlán. A luaithe a dheimhnítear na ceanglais ualachiompartha agus go n-éireoidh leis an suiteáil iniúchadh, is féidir an tionscadal a thabhairt ar láimh.

CCanna

C1: Cén bhearna ba chóir a fhágáil idir na frámaí de dhá mhodúl in aice le linn úsáid a bhaint as lár-clamp?

A: I gcás tionscadal caighdeánach, is leor bearna leathnaithe 5-8 mm chun freastal ar leathnú teirmeach agus crapadh. Is féidir linn na sonraíochtaí cuí a mholadh freisin bunaithe ar do líníochtaí tionscadail nuair a chuireann tú ordú.

C2: Cad é an chasmhóimint teannta ceart do lár-clamps, agus an ndéanfaidh sé damáiste do na frámaí modúl?

A: Déan na boltaí T níos doichte de réir na sonraíochtaí caighdeánacha chasmhóiminte. Agus an ceap rubair EPDM ag feidhmiú mar mhaolán, ní dhéanfaidh géarú cuí damáiste do fhrámaí an mhodúil. Mar sin féin, is féidir le ró-chasmhóiminte na frámaí alúmanaim a bhrú, mar sin ba chóir ró-ghéarú a sheachaint.

C3: An ndéanfaidh na boltaí a úsáidtear leis na teanntáin lár a urghabháil le linn úsáide fadtéarmach lasmuigh, rud a fhágann go mbeidh sé deacair iad a bhaint níos déanaí?

A: Soláthraímid 304 dúntóirí cruach dhosmálta mar chaighdeán, rud a thairgeann friotaíocht maith d'urghabháil. I gcás tionscadal fadtéarmach lasmuigh, is féidir boltaí le sciath frith-urghabhála a roghnú freisin chun baint níos éasca a éascú le linn cothabhála sa todhchaí nó athsholáthar modúil.

C4: An féidir lár-clampaí a athúsáid má tá na serrations (fiacla) caite?

A: Féadfar iad a athúsáid mura bhfuil na serrations caite go mór agus go bhfuil an phróifíl fós neamhfhoirmithe. Má tá na serrations caite go mór, cuirfear an fheidhmíocht frith-duillín i mbaol; dá bhrí sin, ní mholaimid iad a úsáid le haghaidh tionscadal fótavoltach nua.

C5: An féidir lár-clampaí de shonraíochtaí tiús éagsúla a mheascadh ar an tionscadal díon céanna?

A: Ní mholtar sonraíochtaí éagsúla a mheascadh. Má úsáidtear teanntáin idirmheánacha de thiúis éagsúla d'fhéadfadh luchtú míchothrom a bheith ann ar na modúil, rud a d'fhéadfadh a bheith ina chúis le tiúchan struis logánta agus an baol a bhaineann le micrea-scoilteanna a mhéadú; dá bhrí sin, is fearr na sonraíochtaí a chaighdeánú.

C6: Cad iad na cúinsí sonracha ba chóir a choinneáil i gcuimhne nuair a bhíonn teanntáin idirmheánacha á roghnú le haghaidh modúil dé-ghloine i bhformáid mhór?

A: Ós rud é go bhfuil féin-mheáchan níos mó de mhodúil dé-ghloine mórfhormáideacha, moltar tosaíocht a thabhairt d'úsáid teanntáin idirmheánacha cóimhiotal alúmanaim níos tiús. Ina theannta sin, fíoraigh airde fráma an mhodúil, deimhnigh an fad teagmhála clampála éifeachtach, agus - más gá - cuir le líon na bpointí clampála.
